| Product name: | 440V Cable Making Rigid Stranding Machine | Use for: | Cable making |
|---|---|---|---|
| Bobbin sizes: | 630/500/710 | Materials: | Copper, aluminum, steel |
| Power: | 380-415/440 V | Capstan Wheel Diameter: | 2000 mm |
| Warranty time: | 1 year | Machine color: | Customization |
| Markeren: | Draadtrekken Stijve Strander,De zijdraad die van de Bodemlading Machine vastlopen,Stijve Kabel die Machine vastlopen |
||

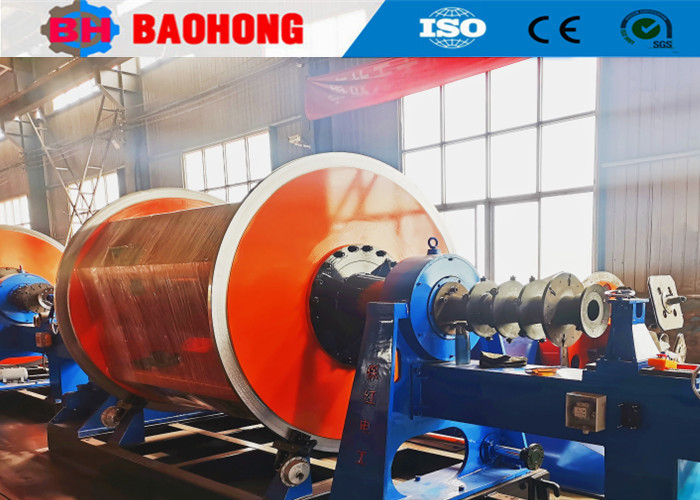

440 V kabel maken rigide stranding machine met zijdelinge onderkant laden
Het wordt gebruikt voor het wrijven en compacteren van een ventilatorvormige geleider, het wrijven en trekken van een cirkelvormige geleider en het voorwringen en wrijven van de kern van de geleider.Hoofdzakelijk gebruikt voor koperen en aluminium geleider kabels gedraaid draad systeem ventilator geperst, geperst en rond getrokken geleidersegment geleiderstrengen voorgeperst.
2. Kenmerken
2.1 Alle kooien, voorspiraalkoppen, bandkoppen, capstan en opvangkoppen worden afzonderlijk aangedreven.
2.2 Alle spoelen kunnen gelijktijdig worden geladen/ontladen door automatische laadinrichting, waardoor de laad-/ontladingstijd tot maximaal 30 minuten wordt verkort.
2.3 Constant Bobbin back tension achieved by Electronic pneumatic valve & Single bobbin rotation is electronically sensed for maintaining consistent tension by positive motor control system or passive mechanical equipment.
2.4 Er zijn meerdere bobinengroottes beschikbaar.630,710, enz.)
2.5 Meervoudige gastheer met meervoudig kooinummer.12.18.24.30)) facultatief.
3Elektrische transmissie- en besturingssysteem
3.1 Energievoorziening: volgens de eisen van de klant
3.2 Omgevingstemperatuur: ≤ 40°C
3.3 De hoofdmotor wordt aangedreven door een wisselfrequentiemotor en bestuurd door een omvormer.
3.4 Inverter: Siemens
3.5 Belangrijkste elektrische onderdelen voor lage spanning: Siemens
3Motor: Siemens
3.7 PLC, touchscreen Siemens
4. Belangrijkste technische gegevens
| Model (rigid stranding machine) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maximale OD van de gestrand geleider | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Bobbin Stranding Cage | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Bobbin Stranding Cage | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Bobbin Stranding Cage | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Bobbin Stranding Cage | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Bobbin Stranding Cage | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 Bobbin Stranding Cage | 208.5 r/min | 155 r/min | 142.6 r/min | |
| 24 Bobbin Stranding Cage | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 Bobbin Stranding Cage | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstan | Capstan wieldiameter | 2000 mm | 2000 mm | 2000 mm |
| Maximale trekkracht | 30 T | 30 T | 40 T | |
| Voorspiraalapparaat | Pitch | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Motorvermogen | 90-180 kW | 110-180 kW | 130-180 kW | |
| Grootte van de bobin | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centrale uitbetaling Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Opname Bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maximale lijnsnelheid bij afslag | 69 m/min | 69 m/min | 62 m/min | |
| Centrale hoogte | 1000 mm | 1100 mm | 1100 mm | |
5Foto's.
6Verpakkingsfoto.
7Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
