| Productnaam: | PLC Touch screen Planetarische Vastlopende Machine | Use for: | Stranding |
|---|---|---|---|
| Vorm: | Planetarisch type | Drum sizes: | 315 mm，400 mm, 500 mm,600mm |
| Materials: | Cu, Al,Steel wires | Max.stranded conductor OD(630): | φ45 mm |
| Motormacht (400): | 22 kW | Kleur van de apparatuur: | Facultatief |
| Markeren: | Planetarische Kabel die machine verdraaien,315mm Spoelen Stijve Vastlopende Machine,De Kabel die van de touch screendraad Machine vastloopt |
||

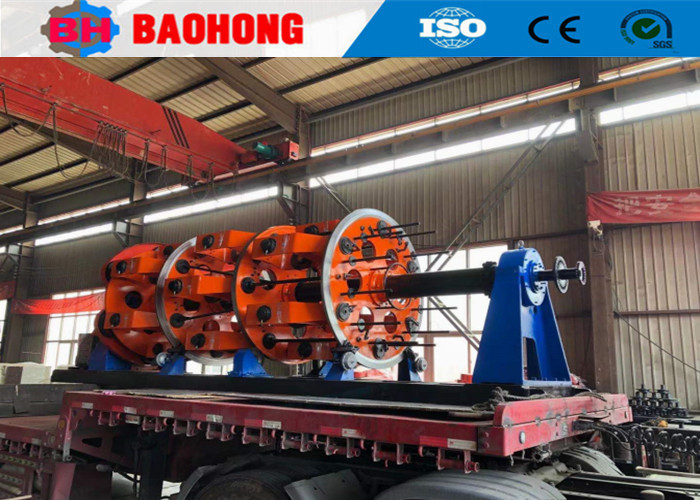

PLC-aanraakscherm Planetary Stranding Machine 315mm Bobbins
1. Gebruik
De machine wordt gebruikt voor het stranden van koper/aluminum/staaldraad enz.
2Hoofdpersonen
2.1De centrale as draagt de rollen niet.
2.2- Hoge stijfheid, hoge snelheid en lage traagheid.
2.3.Met behulp van een volledige set servo-besturing, touchscreen directe digitale set cutter afstand.
2.4Het meest geavanceerde noodstopapparaat.
2.5.De hele machine wordt intelligent bestuurd.
2.6Siemens PLC-besturingssysteem, werkt op het touchscreen.
3Mechanische en elektrische onderdelen
3.1 De lagers zijn van het merk Ha Erbin, Wa Fangdian en Luoyang.
3.2 Motoren zijn van bekende Chinese producten.
3.3 AC driver is van Danfoss merk.
3.4 PLC is van Siemens.
3.5 touchscreen is van Siemens.
3.6 De belangrijkste elektrische onderdelen voor lage spanning zijn van hoogwaardige en bekende Chinese merken.
4.Technische parameters
| Model (planetaire strandingmachine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximale OD van de gestrand geleider | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 26-435 | 39 tot en met 695 | 44 tot en met 770 | 48 tot en met 840 |
| 12 Bobbin Stranding Cage | 30-526 | 43 tot en met 74 | 47 tot en met 858 | 50 tot en met 928 | |
| 18 Bobbin Stranding Cage | 34 tot en met 639 | 47 tot en met 858 | 55-1001 | 65-1201 | |
| 24 Bobbin Stranding Cage | 38 tot en met 749 | 51 tot en met 940 | 63-1151 | 75-1601 | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Bobbin Stranding Cage | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Bobbin Stranding Cage | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 Bobbin Stranding Cage | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Capstan wieldiameter | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale trekkracht | 2T | 5T | 10T | 15T | |
| Motorvermogen | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Grootte van de bobin | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centrale uitbetaling Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Opname Bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maximale lijnsnelheid bij afslag | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Centrale hoogte | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
5Foto.
6Verpakkingsfoto.
7Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
