Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Machinenaam: | Stijve Kaderkabel die Machine vastlopen | Geschikt voor: | Draadstranden |
|---|---|---|---|
| Specificaties van de bobbel: | 500/630/710/720 | Materialen: | Cu, Al, Staaldraden |
| Max. Afstand-kracht: | 30 t | Machinekleur: | Maatwerk |
| Garantieperiode: | 12 maanden | ||
| Markeren: | Stijve Kabel die Machine 500 vastlopen,PLC Controlekabel die Machine vastlopen,De naakte Machine van Draadstrander |
||
500 PLC Besturing Stijf Frame Kabelstrengmachine Voor Blank Draad
1. Toepassing
De machine is geschikt voor het strengen van lange lengtes en secties blank aluminium, koper, aluminiumlegering, aluminium kabel staalversterkingsdraden om de volgende stroomkabels te produceren: Sectorvormige geleiders, ronde gecomprimeerde. Met hoge stijfheid, hoge prestaties, hoge snelheid en lage inertie.
2. Hoofdonderdelen
2.1 Afwikkeling 1 set
2.2 Stijve strengmachine elke haspel 1 set
2.3 Compacterings- en montage-matrijshouder 1 set
2.4 Voordraai- en compacteerinrichting 1 set
2.5 Meterteller 1 set
2.6 Capstan 1 set
2.7 Opname met traversestand 1 set
2.8 Hoofdkast en bedieningskast 1 set elk
3. Kenmerken
3.1 Aangedreven door een 36-traps variabele versnellingsbak, dubbele tractie en dubbele actieve inrichting.
3.2 De hele structuur wordt bewerkt op de grote horizontale draaibank.
3.3 Opname- en traversestand kunnen ook van het kolomtype en portaaltype zijn.
3.4 De machine gebruikt originele geïmporteerde PLC om de hele lijn te besturen, de instelling en het functioneren van de respectievelijke elektrische apparatuur te regelen.
3.5 De meest geavanceerde noodstopinrichting, directe besturing van elke haspel. Zodra een draad breekt, stopt de hele machine onmiddellijk automatisch.
4. Technische parameters
| Model (Stijve Strengmachine) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diameter van enkele draad | Koper | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maximale gestrande geleider OD | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Strengingsspoed | 6 Bobijn Strengkooi | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Bobijn Strengkooi | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Bobijn Strengkooi | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Bobijn Strengkooi | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Bobijn Strengkooi | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Rotatiesnelheid | 6 Bobijn Strengkooi | 230,6 r/min | 180,1 r/min | 150,6 r/min |
| 12 Bobijn Strengkooi | 230,6 r/min | 180,1 r/min | 150,6 r/min | |
| 18 Bobijn Strengkooi | 208,5 r/min | 155 r/min | 142,6 r/min | |
| 24 Bobijn Strengkooi | 179 r/min | 130,1 r/min | 122,3 r/min | |
| 30 Bobijn Strengkooi | 161,8 r/min | 115,9 r/min | 102,7 r/min | |
| Capstan | Capstan Wieldiameter | 2000 mm | 2000 mm | 2000 mm |
| Maximale afrolkracht | 30 T | 30 T | 40 T | |
| Voorspiraalinrichting | Spoed | 500-2500mm | 500-2500mm | 500-2500mm |
| Motorvermogen | 90-180 KW | 110-180 KW | 130-180 KW | |
| Bobijngrootte | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centrale afwikkelbobijn | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Opnamebobijn | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maximale afrol lineaire snelheid | 69 m/min | 69 m/min | 62 m/min | |
| Centrale hoogte | 1000 mm | 1100 mm | 1100 mm | |

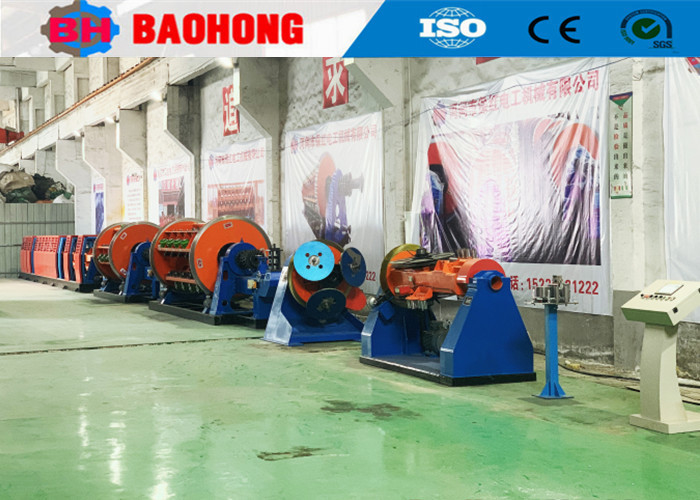

5. Foto's
6. Verpakkingsfoto's
7. Onze fabriek en bedrijfsintroductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006. Ons bedrijf is gevestigd in de Economische Ontwikkelingszone van Hejian City, provincie Hebei, en is de grootste professionele fabrikant van draadstrengmachines en legmachines in Noord-China.
Sinds 2006, vertrouwend op de zorg en steun van onze klanten, heeft Baohong Machinery zich gewijd aan het onderzoek en de ontwikkeling van draadstrengmachines en legmachines en heeft grote verbeteringen doorgevoerd. Nu zijn we de enige fabriek geworden die de productie van de JLK stijve strengmachine serie kan ontwikkelen tot een assemblagelijnverwerking in China, en we hebben ook onafhankelijk de JGB Bow skip strenglijnen, de CGB Bow skip type bekabelingslijnen en de CLY High speed Cradle type Laying-up lijnen ontwikkeld.
Nu beslaat Hejian Baohong Electrical Machinery Co., Ltd. een oppervlakte van 10000 vierkante meter, productiewerkplaats 8000 vierkante meter. Ons bedrijf heeft 60 werknemers, waaronder 10 R&D-medewerkers. De jaarlijkse outputwaarde bedraagt momenteel meer dan 10 miljoen dollar en is uitgegroeid tot een van de belangrijkste fabrikanten van strengmachines in China.
Contactpersoon: Daisy
Tel.: +8618256531268
