| Naam van het product: | Het Stijve Kader die van JLK Machine vastlopen | Model: | JLK-500,JLK-630,JLK-710/720 |
|---|---|---|---|
| Voorwaarde: | Nieuw | Gebruik: | Stranding |
| Draadmateriaal: | Koper, aluminium, staal, enz. | PLC-merk: | Siemens |
| Garantietijd: | 12 maanden | Machine het schilderen: | Facultatief |
| Markeren: | Oppervlakte die Stijve Vastlopende Machine oppoetsen,35mm Kabel die Machine vastlopen,de Machine van de kabel strander lijn |
||
JLK Rigid Frame Stranding Machine draad- en kabelstranderlijn
1. Toepassing
De machine wordt hoofdzakelijk gebruikt voor het stranden en compacteren van koper- of aluminiumsectoren of ronde geleiders, alsmede voorspiraalsectorgeleiders enz.De basis van de draad wordt aangesloten op de voorste steun van de hoofdmachine.met een sterkere integratie en een betere mechanische stijfheid.
2. Kenmerken
2.1De werkelijke rotatiesnelheid, de lineaire snelheid van de capstan en andere bedrijfsparameters van elke strander kunnen visueel worden weergegeven.
2.2 De gehele structuur wordt op de grote horizontale draaibank bewerkt.
2.3 Hoge efficiëntie en snelheid. Maximale kooi snelheid 253 RPM. Maximale lijn snelheid 62,3 m / min.
2.4Gebruik een touchscreen bedieningstafel, die gemakkelijk te bedienen is en een mooie vorm heeft.
2.5Oppervlaktepolijst van capstanwiel.
2.6Het meterwiel is verbonden met de hoofdbediening om de meter te laten stoppen.
3. Technische parameters
| Model (rigid stranding machine) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Maximale OD van de gestrand geleider | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 Bobbin Stranding Cage | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 Bobbin Stranding Cage | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 Bobbin Stranding Cage | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 Bobbin Stranding Cage | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 Bobbin Stranding Cage | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 Bobbin Stranding Cage | 208.5 r/min | 155 r/min | 142.6 r/min | |
| 24 Bobbin Stranding Cage | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 Bobbin Stranding Cage | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstan | Capstan wieldiameter | 2000 mm | 2000 mm | 2000 mm |
| Maximale trekkracht | 30 T | 30 T | 40 T | |
| Voorspiraalapparaat | Pitch | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Motorvermogen | 90-180 kW | 110-180 kW | 130-180 kW | |
| Grootte van de bobin | 500*375*127 | 630*475*127 | 710*530*127 | |
| Centrale uitbetaling Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Opname Bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Maximale lijnsnelheid bij afslag | 69 m/min | 69 m/min | 62 m/min | |
| Centrale hoogte | 1000 mm | 1100 mm | 1100 mm | |

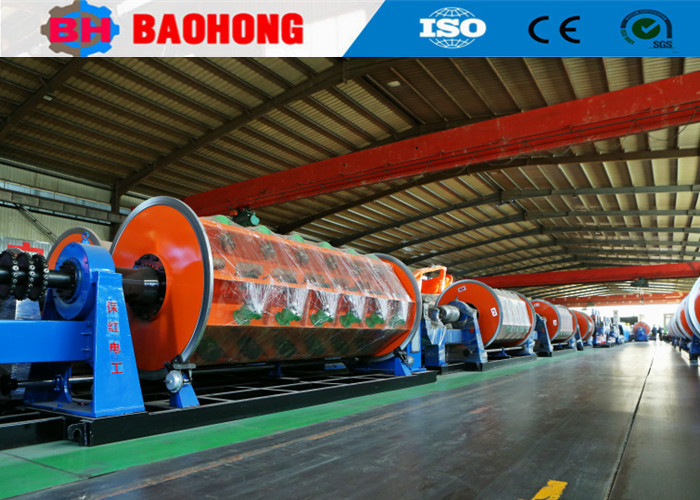

4Foto's.
5Verpakkingsfoto.
6. Onze fabriek en bedrijf introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
