| Name: | OPGW Planetary Wire Armoring Machine | Application: | Cable Stranding |
|---|---|---|---|
| Materials: | Copper, Al wire and Steel wires | Max.stranded conductor OD(500): | φ35 mm |
| Max. Haul-off Linear Speed(630): | 20 m/min | HS code: | 8479400000 |
| Machine color: | Optional | Guarantee time: | 12 Months guarantee |
| Markeren: | De Draad Planetarische Vastlopende Machine van het koperaluminium,Elektrische Kabel Planetarische Vastlopende Machine,De planetarische Machine van Draadarmoring |
||

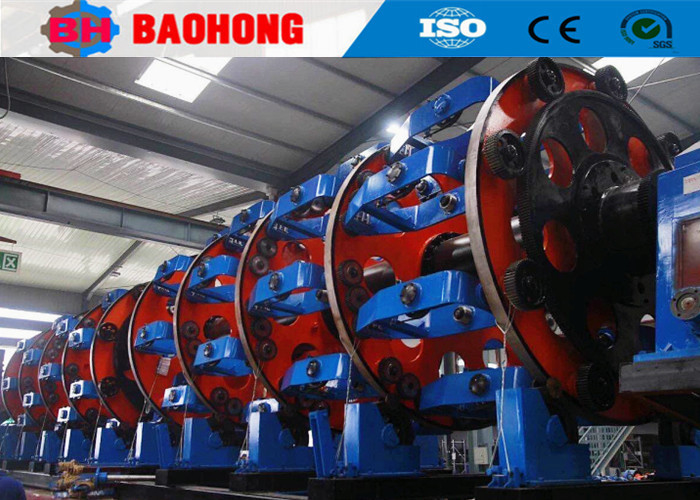

Koperdraad-aluminium-planetaire strandingmachine voor elektrische kabels
1. Gebruik
De machine wordt gebruikt om Cu-draden met backtwist aan te sluiten, evenals om zachte koperen geleiders met grote secties, rubbergeïsoleerde draden en staaldraad die de kabels bewaakt, aan te sluiten.
2Hoofd.Kenmerken
2.1 De hoofdas is een naadloze buis die aan beide uiteinden wordt ondersteund door dubbelrijke rollagers.
2.2 Hoge stijfheid, hoge prestaties, hoge snelheid en lage traagheid.
2.3 aangedreven door een 36-stappen variabele versnellingsbak, dubbel trekken en dubbel actief apparaat; natuurlijke draadverdeling voorkomt slijtage bij het stranden.
2.4 De draadspanning wordt geregeld door hysteresiebremsen, elke draadspanning wordt stabiel en in evenwicht gehouden door middel van PLC-controle.gemakkelijk voor het laden en lossen van de spoel.
3. Technische parameters
| Model (planetaire strandingmachine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximale OD van de gestrand geleider | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 26-435 | 39 tot en met 695 | 44 tot en met 770 | 48 tot en met 840 |
| 12 Bobbin Stranding Cage | 30-526 | 43 tot en met 74 | 47 tot en met 858 | 50 tot en met 928 | |
| 18 Bobbin Stranding Cage | 34 tot en met 639 | 47 tot en met 858 | 55-1001 | 65-1201 | |
| 24 Bobbin Stranding Cage | 38 tot en met 749 | 51 tot en met 940 | 63-1151 | 75-1601 | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Bobbin Stranding Cage | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Bobbin Stranding Cage | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 Bobbin Stranding Cage | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Capstan wieldiameter | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale trekkracht | 2T | 5T | 10T | 15T | |
| Motorvermogen | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Grootte van de bobin | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centrale uitbetaling Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Opname Bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maximale lijnsnelheid bij afslag | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Centrale hoogte | 1000 mm | 1000 mm | 1000 mm |
|
|
4Foto.
5Verpakkingsfoto.
6Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie workshop 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
