Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van het product: | Planetaire vastlopende machine voor elektrische draadkabel | gebruik voor: | Stranding |
|---|---|---|---|
| Grootte van de spoel: | 500.630 enz. | Strandmateriaal: | Draad van koper, van staal en van staal |
| Max.streng geleider OD ((500): | φ35 mm | Max. Lijnsnelheid bij aftrek ((630): | 20 m/min |
| Machine het schilderen: | Klantvereiste | Garantieperiode: | 12 maanden |
| Markeren: | Elektrische Draad Kabel Planetaire Strander,ACSR Draad Planetaire Stranding Machine,Planetaire Elektrische Draad Stranding Machine |
||

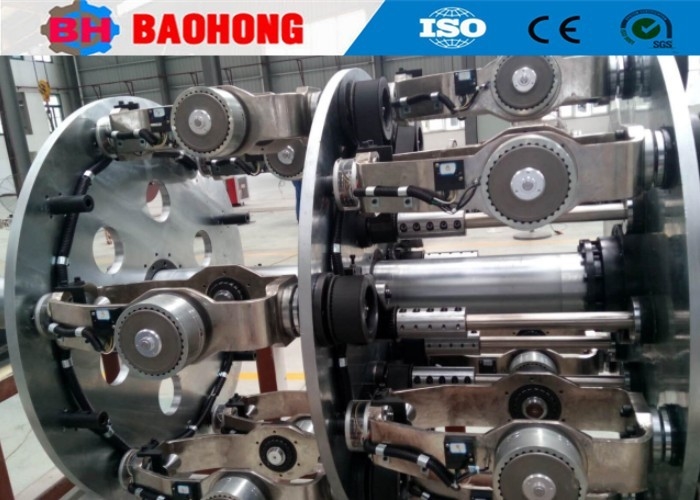

Planetary stranding machine voor elektrische draadkabel
1. Gebruik
Deze machine voor het stranden en kabelen van de geïsoleerde kernen, of ACSR, lege aluminium draad en geleider.De hoofdmachine is verbonden door een hoge sterkte hoofdas en de grote plaat door een conische mouw flens vergrendeling methode, waardoor de snelheid van de apparatuur aanzienlijk wordt verbeterd.
2. Hoofdbestanddelen
2.1 Pintle type aflossingsstand 1 set
2.2 Handmatige afbetalingsstand 1 set
2.3 # vorm draad leidende stand 1 set
2.4 Stranding cage per 1 set
2.5 Draadverbinding met strijkstel 4 sets
2.6 Niet-metalen banden 1 set
2.7 Elektrische en mechanische meterteller 1 set
2.8 Dubbele capstan-inrichting 1 set
2.9 Opname van het portaaltype met passerende stand 1 set
2.10 Vervoermechanisme 1 set
2.11 Elektrisch bedieningssysteem 1 set
2.12 Veiligheids hek 1 set
3. Technische parameters
| Model (planetaire strandingmachine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximale OD van de gestrand geleider | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 26-435 | 39 tot en met 695 | 44 tot en met 770 | 48 tot en met 840 |
| 12 Bobbin Stranding Cage | 30-526 | 43 tot en met 74 | 47 tot en met 858 | 50 tot en met 928 | |
| 18 Bobbin Stranding Cage | 34 tot en met 639 | 47 tot en met 858 | 55-1001 | 65-1201 | |
| 24 Bobbin Stranding Cage | 38 tot en met 749 | 51 tot en met 940 | 63-1151 | 75-1601 | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Bobbin Stranding Cage | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Bobbin Stranding Cage | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 Bobbin Stranding Cage | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Capstan wieldiameter | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale trekkracht | 2T | 5T | 10T | 15T | |
| Motorvermogen | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Grootte van de bobin | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centrale uitbetaling Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Opname Bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maximale lijnsnelheid bij afslag | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Centrale hoogte | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4Foto.
5Verpakkingsfoto.
6Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip type bekabelingslijnen en de CLY High speed Cradle type Laying-up-lijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
7. Veelgestelde vragen
- V: Wat kunnen wij onze klanten bieden?
A: Ons professionele productie- en technisch personeel kan de werknemers van onze klanten trainen en de soepele productie van klanten verzekeren.
- V: Hoe lang is de garantie op de machine?
A: Garantieperiode van één jaar (vanaf de voltooiing van de mechanische debugging in de fabriek van de koper)
- V: Waarom kies ik uw bedrijf?
A: We hebben meer dan 15 jaar professionele ervaring in de productie van kabelmachines, die producten van hoge kwaliteit en hoge veiligheid leveren.
We hebben een ervaren team van geschoolde arbeiders en ingenieurs.
We kunnen buitenlandse ingenieurs trainen.
We kunnen het ontwerp aanpassen, om het ontwerp van de klant te accepteren.
We kunnen klanten voorzien van after-sales service.
