| Machinenaam: | Planetarische Typestaalkabel die Machine vastlopen | Type: | Planetaire vorm |
|---|---|---|---|
| Bobinengroottes: | 315 400 500 630 800 1000 | Materialen: | Steel/Cu/Al draad |
| Kleur: | Customer Aangepast | Max. vastgelopen OD: | φ14 45mm |
| Hs-code: | 8479400000 | Garantieperiode: | 1 jaar garantie |
| Markeren: | Machine voor het stranden van staaldraadtouw,Gemakkelijk onderhoud Planetaire stranding machine,Planetair type strandmachine |
||

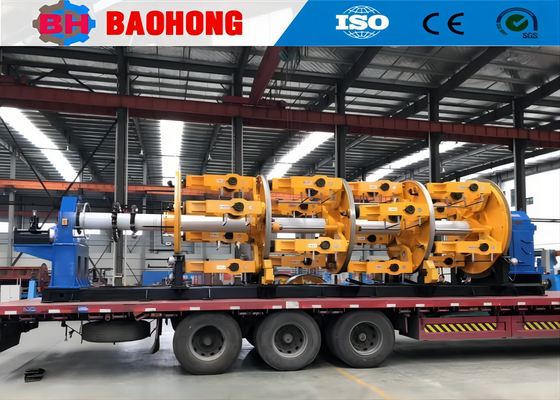

Gemakkelijk onderhoud Planetair type stalen draad touw Stranding Machine
1. Gebruik
Dit type machine wordt gebruikt voor het maken van koperdraad, staalkern aluminium draad en staal touw.De touchscreenconsole van het kasttype wordt aangenomen, die handig is voor gebruik en mooi van vorm is.
2Hoofdpersoon.
2.1. Terugdraaien methode: zon en planetaire versnellingsmechanisme.
2.2De niet-assige vingerafdraaikaste is uitgerust met een mechanisme voor het regelen van de wrijvingsspanning.
2.3.De apparatuur heeft de vorm van een planetair 360° back-torque, de back-torque tandwielen zijn allemaal afgewerkt en gemalen, wat het geluidsdecibel van de apparatuur aanzienlijk vermindert.
2.4De machine wordt veel gebruikt en wordt gemakkelijk en geruisloos bediend.
3. Productieproces
De grote buigmachine wordt gebruikt om het stalen plaatje te buigen naar de frameconstructie. Vier frameconstructies delen de cirkel evenveel, en ze worden met de grote schijven aan beide zijden samengesloten.Ook alle structuren zijn gelast aan het midden dikke wand buisDe hele structuur is sterk en mooi.
Na het lasproces wordt de gehele structuur in de gloeioven verhit, waardoor de interne spanningen worden verwijderd.
Dan wordt de gehele structuur bewerkte op de grote horizontale draaibank. Deze horizontale draaibank is groot genoeg om elk onderdeel in één stap te bewerken, zonder het ene uiteinde aan het andere te veranderen.Dit proces houdt de concentrisiteit van de hele structuur, verleng de levensduur van de lagers aan beide uiteinden.
De diepe boor- en boormachine kan de geïnstalleerde gaten voor de klemtoestellen draaien.die beide gaten in dezelfde concentriciteit houdtDe concentrisiteit vermindert de snelheid van het breken van de draad en verlengt het lager voor het klemapparaat.
Deze verticale draaibank met dubbele kolommen wordt gebruikt om de grote schijf van de opleggingsmachine van het type wieg en de capstan van de opleggingsmachine te draaien.Deze machine kan draaien en poets de groeven om de kabel te beschermen en te houden van de zelfde hual-off kracht.
Grote freesmachine van het type planer, die wordt gebruikt voor het frezen van het hoofdchassis van de hoofdzak en het op- en afhaalchassis.De grote freesmachine van het freesapparaat kan ervoor zorgen dat elke vlakke oppervlakte in één keer wordt bewerkt om de homogene hoogteverdeling van het door de freesmachine bewerkte oppervlak te behoudenDit alles zorgt ervoor dat de hele machine soepel draait.
De dynamische balanceringsmachine is de belangrijkste productie-apparatuur voor de productie van de snel lopende draad- en kabelapparatuur, met name de rigide frame stranding cage en de buisvormige stranding cage.Het bewerkingsproces van de stranding kooi zal leiden tot verschillende excentrische krachtNa het corrigeren zal de stranding kooi gemakkelijk voldoen aan de hoge snelheid rotatie vereiste en verleng de levensduur.
Een elektrische gloeioven is onmisbaar voor de productie van een draad- en kabelmachine, met name de rigide frame-strandingmachine en de buisstrandingmachine.De interne spanning van de belangrijkste stranding kooi is groot wanneer het is samengesweisdDe interne spanning wordt sterk vrijgegeven door warmtebehandeling. Dit productieproces zal ervoor zorgen dat de stranding kooi zonder vervorming en breuk om de interne kwaliteit te verbeteren.
4. Technische parameters
| Model (planetaire strandingmachine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximale OD van de gestrand geleider | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 26-435 | 39 tot en met 695 | 44 tot en met 770 | 48 tot en met 840 |
| 12 Bobbin Stranding Cage | 30-526 | 43 tot en met 74 | 47 tot en met 858 | 50 tot en met 928 | |
| 18 Bobbin Stranding Cage | 34 tot en met 639 | 47 tot en met 858 | 55-1001 | 65-1201 | |
| 24 Bobbin Stranding Cage | 38 tot en met 749 | 51 tot en met 940 | 63-1151 | 75-1601 | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Bobbin Stranding Cage | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Bobbin Stranding Cage | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 Bobbin Stranding Cage | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Capstan wieldiameter | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale trekkracht | 2T | 5T | 10T | 15T | |
| Motorvermogen | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Grootte van de bobin | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centrale uitbetaling Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Opname Bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maximale lijnsnelheid bij afslag | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Centrale hoogte | 1000 mm | 1000 mm | 1000 mm | 1100 mm |
|
5Foto.
6Verpakkingsfoto.
7Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip type bekabelingslijnen en de CLY High speed Cradle type Laying-up-lijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
