| Product name: | Cage Type Planetary Wire Cable Stranding Machine | Use for: | Wire Stranding |
|---|---|---|---|
| Materials: | Cu, Al wire and Steel wires | Max.stranded OD(500): | φ35 mm |
| Max. linear speed(630): | 20 m/min | HS CODE: | 8479400000 |
| Equipment painting: | Optional | warranty time: | 12 Months |
| Markeren: | Koper-aluminiumdraad-planetaire strandingmachine,Elektrische kabel-planetaire strandingmachine,China Planetary Stranding Machine |
||

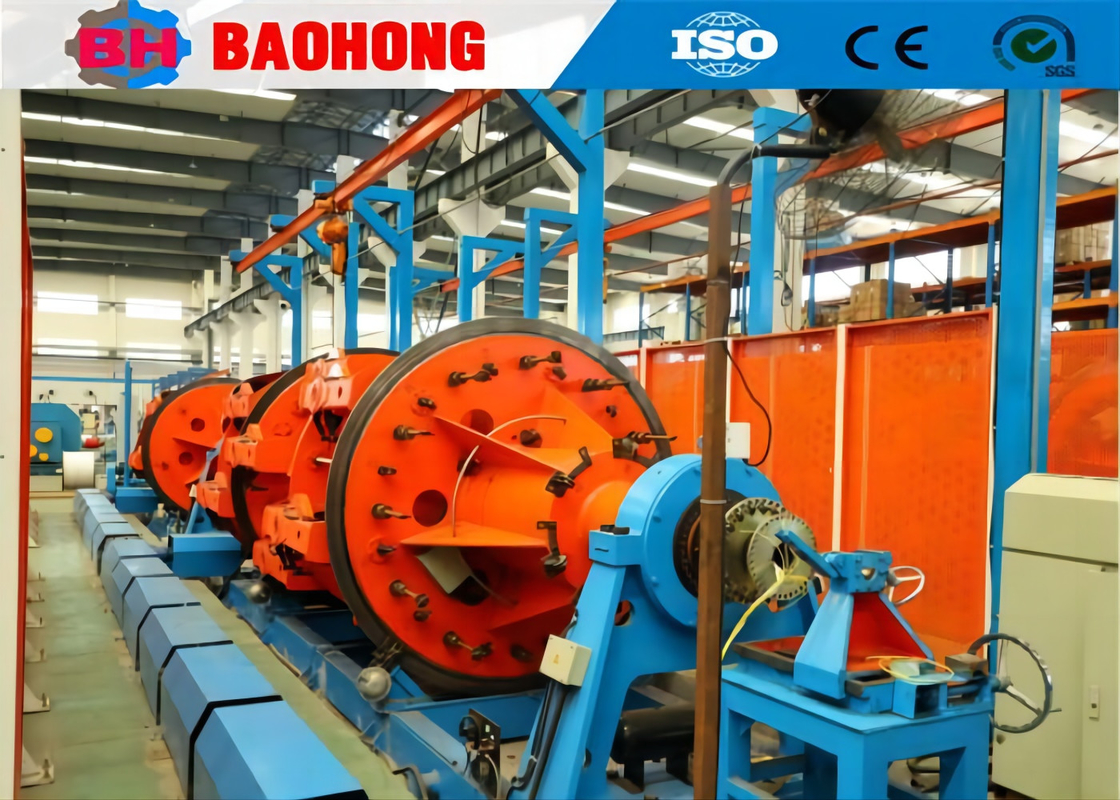

Machine voor het vastmaken van de planeten voor elektrische kabels, vervaardigd in China
1. Gebruik
Deze machine wordt hoofdzakelijk gebruikt voor het terugdraaien van koperdraad van aluminium, staaldraad van aluminium en geïsoleerde draad.De wieg van de hoofdmachine neemt robot lassen en tempering behandeling, en de vingerafdruk neemt de vorm aan van integrale boring, waardoor de breuk van de wieg en de schade aan de pintel veroorzaakt door de verkeerde uitlijning sterk worden verminderd.
2.Hoofdcomposities
2.1. Vergoeding
2.2Niet-metaal banden (af te sluiten)
2.3. Draadleidingsstand
2.4Metalen banden (keuzebaar)
2.5Strandende kooi.
2.6. lengte teller
2.7. Sluiting van de matrijzenhouder
2.8. dubbel wiel capstan
2.9Mechanische transmissie (keuzebaar)
2.10Elektrisch besturingssysteem
2.11. Veiligheidsbeschermingssysteem
2.12. Compacteringsinrichting (keuzebaar)
2.13- Aan de slag.
3Hoofd.Kenmerken
3.1 De rollen zijn verdeeld rond de stranden. De centrale as draagt de rollen niet.
3.2 Hoge stijfheid, hoge prestaties, hoge snelheid en lage traagheid.
3.3 aangedreven door een 36-stappen variabele versnellingsbak, dubbel trekken en dubbel actief apparaat; natuurlijke draadverdeling voorkomt slijtage bij het stranden.
3.4 Het meest geavanceerde noodstopapparaat, dat elke spoel rechtstreeks bedient.
3.5 Zorg voor een aanvulling na het breken van een draad, met name geschikt voor de productie van stroomkabels en hoogcompacte kruisverbindingskabels.
3.6 Siemens PLC-besturingssysteem, met aanraakscherm.
4. Technische parameters
| Model (planetaire strandingmachine) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Maximale OD van de gestrand geleider | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 26-435 | 39 tot en met 695 | 44 tot en met 770 | 48 tot en met 840 |
| 12 Bobbin Stranding Cage | 30-526 | 43 tot en met 74 | 47 tot en met 858 | 50 tot en met 928 | |
| 18 Bobbin Stranding Cage | 34 tot en met 639 | 47 tot en met 858 | 55-1001 | 65-1201 | |
| 24 Bobbin Stranding Cage | 38 tot en met 749 | 51 tot en met 940 | 63-1151 | 75-1601 | |
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 218 r/min | 120 r/min | 106 r/min | 55 r/min |
| 12 Bobbin Stranding Cage | 118 r/min | 110 r/min | 97.5 r/min | 45 r/min | |
| 18 Bobbin Stranding Cage | 108 r/min | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 Bobbin Stranding Cage | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| Capstan | Capstan wieldiameter | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Maximale trekkracht | 2T | 5T | 10T | 15T | |
| Motorvermogen | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Grootte van de bobin | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centrale uitbetaling Bobbin | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Opname Bobbin | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Maximale lijnsnelheid bij afslag | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| Centrale hoogte | 1000 mm | 1000 mm | 1000 mm |
|
|
5Foto.
6Verpakkingsfoto.
7Onze fabriek en introductie.
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip type bekabelingslijnen en de CLY High speed Cradle type Laying-up-lijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie werkplaats 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
