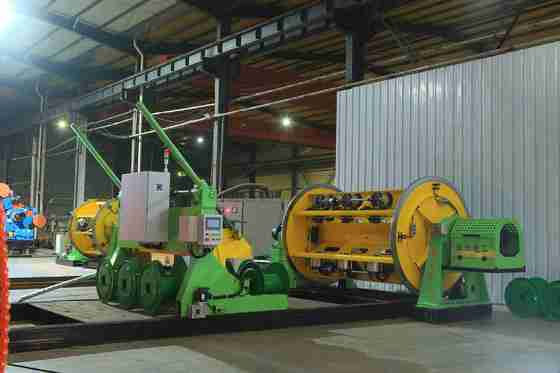

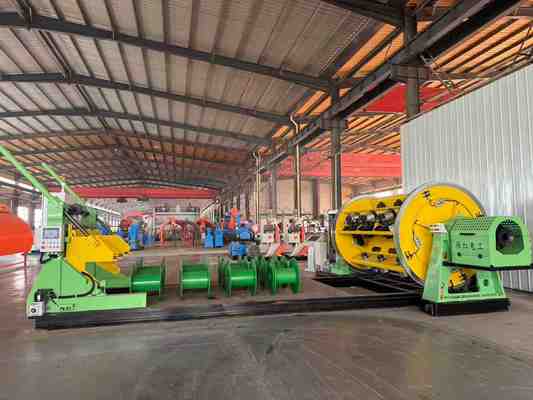

Full-automatische intelligente coiler JLK-630/1+6+12+18+24 met afzonderlijke motoraandrijving

Volautomatische intelligente coiler JLK-630/1+6+12+18+24 met aparte motoraandrijving

1. Toepassing

Deze machine wordt voornamelijk gebruikt voor de productie van staalkern aluminium strengsdraden en koper, aluminium en

aluminiumlegering geleiders zonder terugdraaien; het kan ook worden gebruikt voor het niet-terugdraaien van het draaien en verdichten van ronde, speciale-

vormige en sectorvormige geleiderkernen.

2. Belangrijkste technische parameters

3. Belangrijkste kenmerken

3.1 De hele machine wordt aangedreven door de onafhankelijke motor, en elk gedeelte van de kooi en de trekker worden aangedreven door een afzonderlijke permanente magneet

synchrone servomotor. De kooi wordt aangedreven om te roteren via een speciale versnellingsbak, wat de structuur vereenvoudigt in vergelijking met traditionele grond-

as-koppeling aangedreven stijve type strandmachine en maakt het onderhoud van de apparatuur handiger.

3.2 De besturing van de hele machine maakt gebruik van Inovance-serie PLC, en verschillende productieprocesparameters worden ingesteld via het touchscreen.

Elk gedeelte van de kooi en de trekker worden aangedreven door een Jiangsu Zhima servomotor, en de motoraandrijving is een frequentieomvormer. Om te zorgen voor

transmissienauwkeurigheid, gebruikt de transmissiemotor een roosterencoder feedback, en de hele machine maakt gebruik van een buscommunicatiemethode om

de signaaloverdrachtsnauwkeurigheid te garanderen. In de daadwerkelijke productie stellen gebruikers de procesparameters in, zoals de steek van elk gedeelte van de kooi en de

snelheid van de productielijn op het touchscreen volgens de vereiste kabelspecificaties. Bij het opstarten wordt de snelheid van elk transmissie-

onderdeel automatisch berekend door de PLC om de synchronisatie van de hele machine en de nauwkeurigheid van de getwiste draadsteek te garanderen, en om

traploze snelheidsregeling van de hele machine te bereiken. Het elektronische besturingssysteem heeft geavanceerde technologie, gemakkelijke bediening en

betrouwbare werking.

3.3 Het pulsprincipe wordt gebruikt om draadbreuk te detecteren, wat het draadbreuksignaal van elke bobine in elk gedeelte van

de kooi nauwkeurig kan bepalen, waardoor de detectienauwkeurigheid wordt gewaarborgd. Via het display op het touchscreen kan de operator het probleem snel oplossen en de volgende start

opstarten.

3.4 De machine gebruikt Inovance programmeerbare controller en veldbus om de werkstatus van alle onderdelen van de

machine te verenigen en te coördineren, en gebruikt een frequentieomvormer om het starten en de werking van de AC-motor te regelen. Inovance touchscreen wordt gebruikt om

verschillende procesparameters in te stellen en weer te geven. Het elektronische besturingssysteem is technologisch geavanceerd, gemakkelijk te bedienen en betrouwbaar in gebruik.

3.5 De mechanische en elektrische besturing van deze structuur maakt gebruik van het momenteel meest geavanceerde volautomatische spoel-laad- en losproces in

China, wat de werkefficiëntie van het laden en lossen van spoelen aanzienlijk verbetert!

4. Hoofdonderdelen

4.1 Φ630 Afwikkelstandaard

4.2 #type draadgeleidingsstandaard

4.3 6B,12B,18B,24B strandmachine

4.4 Draadmontagematrijs & verdichtingsapparaat

4.5 Horizontale meterteller (Mechanisch, Elektronisch)

4.6 Φ 2000 sterke dubbele trekker

4.7 Bovenop gemonteerde Φ2500 Gantry-type Opwikkel- en Afwikkelstandaard

4.8 Elektrisch besturingssysteem

4.9 Veiligheidsbeschermingssysteem

4.10 Zijkant gemonteerd horizontaal spoel-laadsysteem

5. Foto's6. Verpakkingsfoto's

7. Onze fabriek en bedrijfsintroductie

Hebei Baohong Electrical Machinery Co., Ltd. werd opgericht op 1 augustus 2006. Gelegen in de industriële zone van Shawa Township, Hebei City,

die zich in het driehoekige centrum van Beijing, Tianjin en Shijiazhuang bevindt, geniet het bedrijf van handig transport en overvloedige ijzer- en staal-

middelen. Beginnend met de productie van strandmachine-serieproducten, heeft het 18 jaar van ontwikkeling doorgemaakt. Door volledig te vertrouwen op talent

voordelen en technische kracht, onderzoekt en ontwikkelt het bedrijf continu nieuwe technologieën en processen, waardoor een stabiele

groei wordt bereikt en geleidelijk evolueert naar een uitgebreide economische entiteit met geavanceerde productietechnologie, sterke productiecapaciteit en

verkoopnetwerken die het hele land en het buitenland bestrijken.

Het bedrijf beslaat een fabrieksoppervlakte van 30.000 vierkante meter, met meer dan 100 werknemers, waaronder 12 mechanische en elektrische ingenieurs,

en de verwerkingsapparatuur bedraagt in totaal meer dan 60 miljoen yuan. Momenteel is het bedrijf, door de introductie van grootschalige verwerkingsapparatuur en de

onderzoek, ontwikkeling en verbetering van processen, de enige fabrikant in China geworden die JLK-kooi

strandmachineserie-eenheden op een assemblagelijn produceert.
