Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam: | 630 rigide type strengmachine voor aluminium en koperdraad | Type: | JLK-630 |
|---|---|---|---|
| Functie: | Stranding | Materiaal: | Koper, aluminium, staal, enz. |
| Strandingplaats: | stap-minder verstelbaar | Garantietermijn: | 12 maanden |
| Uitrusting Kleur: | aangepast | Max. Stranding OD: | 1555mm |
| Markeren: | 630 rigid stranding machine for wire,aluminum copper wire stranding machine,rigid stranding machine with warranty |
||

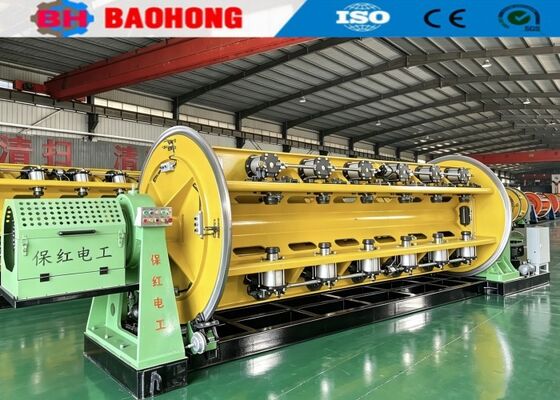

630 Strandmachine voor aluminium- en koperdraad van stijf type
1. Toepassing
Deze machine wordt hoofdzakelijk gebruikt voor het niet-torsiestrekken van grote dwarsdoorsnede en lange lengte van staal-kern aluminium strengen (ACSR) en aluminiumlegeringsgeleiders.Het kan ook worden toegepast op het niet-torsiestrekken en compacteren van koperen geleiders met ronde, speciaalvormige en sectorvormige kernen.
2. Hoofdcomponent
2.1 Φ630 Betaalstand 1 set
2.2 #type geleidingsdraadstandaard 1 set
2.3 6B, 12B, 18B strander 3 sets
2.4 Draadmontage- en compacteringsinrichting 3 sets
2.5 Teller ((Mechanische, elektronische) 1 set
2.6 Φ 2000 sterk dubbel capstan 1 set
2.7 Φ 2500 column type opname met doorlopen 1 set
2.8 Elektrisch bedieningssysteem 1 set
2.9 Veiligheidsbeschermingssysteem 4 sets
3. Kenmerken
3.1De hele machine wordt aangedreven door de onafhankelijke motor en elk deel van de kooi en de kapstan door een afzonderlijke servomotor met vaste magneet.De kooi wordt gedreven om te draaien door een speciale versnellingsbak, die de structuur vereenvoudigt in vergelijking met de traditionele grondschachtverbinding aangedreven stijve type strander en maakt het onderhoud van de apparatuur gemakkelijk.
3.2De bediening van de gehele machine is gebaseerd op de PLC van de serie Siemens & Inovance, waarbij de verschillende parameters van het productieproces via het touchscreen worden ingesteld.Elk deel van de kooi en de capstan worden aangedreven door een Jiangsu Zhima servomotorOm de transmissie nauwkeurig te laten verlopen, gebruikt de transmissie motor een terugkoppeling van de roosterencoder.en de hele machine neemt een buscommunicatiemethode om de nauwkeurigheid van de signaaloverdracht te garanderenIn de werkelijke productie,gebruikers stellen de procesparameters zoals de toonhoogte van elk deel van de kooi en de snelheid van de productielijn op het touchscreen in overeenstemming met de vereiste kabel specificatiesBij het opstarten wordt de snelheid van elk transmissiedeel automatisch door de PLC berekend om de synchronisatie van de gehele machine en de nauwkeurigheid van de draadspeling te waarborgen.en om een stapsloze snelheidsregeling van de hele machine te bereikenHet elektronische besturingssysteem heeft geavanceerde technologie, een handige werking en een betrouwbare werking.
3.3Het pulsprincipe wordt gebruikt voor het detecteren van draadbreuk, waardoor het signaal van draadbreuk van elke spoel in elk deel van de kooi nauwkeurig kan worden bepaald, zodat de detectie nauwkeurig is.Door middel van het display op het touchscreen, kan de bediener het probleem snel oplossen en de volgende opstart starten.
3.4 De machine maakt gebruik van een programmeerbare PLC-controller en een veldbus van Inovance om de werking van alle onderdelen van de machine te regelen en te coördineren.en gebruikt een frequentiekonverter om het starten en werken van de wisselstroommotor te regelenHet elektronische besturingssysteem is technologisch geavanceerd, eenvoudig te bedienen en betrouwbaar in werking.
4.Oorspronkelijke technische parameters
| Model (rigid stranding machine) | JLK-630/6 | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Diameter van een enkele draad | met een gewicht van niet meer dan 10 kg | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| Maximale OD van de gestrand geleider | φ15 mm | φ25 mm | φ45 mm | |
| Stranding Pitch | 6 Bobbin Stranding Cage | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 Bobbin Stranding Cage | 75-560 mm | 75-560 mm | ||
| 18 Bobbin Stranding Cage | 92 tot en met 680 mm | |||
| 24 Bobbin Stranding Cage | 108-790 mm | |||
| Rotatiesnelheid | 6 Bobbin Stranding Cage | 258 r/min | 258 r/min | 258 r/min |
| 12 Bobbin Stranding Cage | 236 r/min | 236 r/min | ||
| 18 Bobbin Stranding Cage | 202 r/min | |||
| 24 Bobbin Stranding Cage | 176 r/min | |||
| Capstan | Capstan wieldiameter | 1250 mm | 1600 mm | 2000 mm |
| Maximale trekkracht | 8 T | 10 T | 15 T | |
| Bobbin | PND630 | PND630 | PND630 | |
| Centrale uitbetaling Bobbin | PND630 | PND630 | PND630 | |
| Opname Bobbin | 1800 mm | 2500 mm | 2500 mm | |
| Maximale lijnsnelheid bij afslag | 35 m/min | 40 m/min | 50 m/min | |
| Centrale hoogte | 1000 mm | 1100 mm | 1100 mm | |

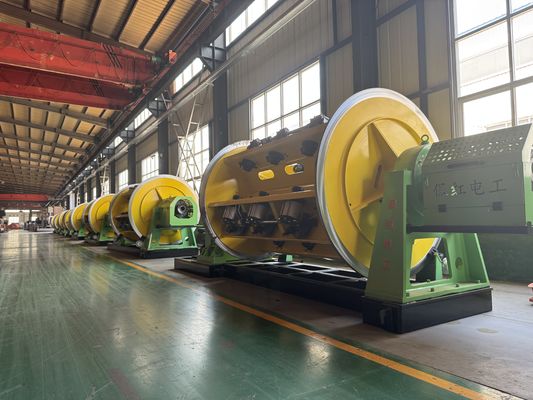

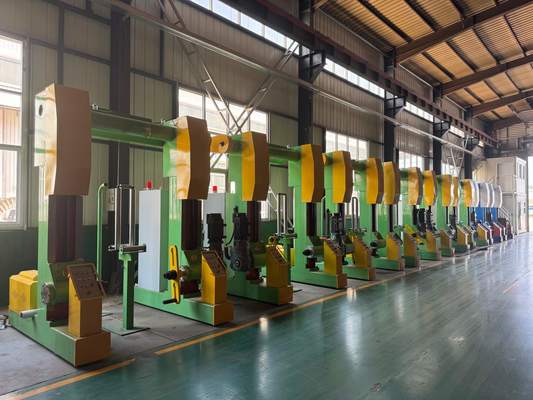

5.Foto's
6- Verpakkingsfoto.
7. Onze fabriek en bedrijf introductie
Hejian Baohong Electrical Machinery Co., Ltd. werd opgericht in 2006.is de grootste professionele fabrikant van draadstrandmachines en opleggingsmachines in Noord-China.
Sinds 2006, vertrouwen op de zorg en ondersteuning van onze klanten,Baohong Machinery is gewijd aan het onderzoek en de ontwikkeling van draad stranding machine en laying-up machine en heeft een grote verbeteringNu zijn we de enige fabriek die de productie van de JLK rigide stranding machine serie kan ontwikkelen tot een assemblagelijn verwerking in China geworden,en we hebben ook onafhankelijk ontwikkeld de JGB Bow skip stranding lijnen, de CGB Bow skip-kabellijnen en de CLY High speed Cradle-opleggingslijnen.
Nu, Hejian Baohong Electrical Machinery Co., Ltd., beslaat een oppervlakte van 10000 vierkante meter, productie workshop 8000 vierkante meter.De jaarlijkse productiewaarde bedraagt momenteel meer dan 10 miljoen dollar.,en is uitgegroeid tot een van de belangrijkste Stranding Machine fabrikanten in China.
