Wire & Cable Making Machine: 630/6+12+18 Rigid Stranding Solution

Draad- en kabelmachine: 630/6+12+18 Rigidestrengmachine

1. Toepassing

Deze machine wordt voornamelijk gebruikt voor de niet-torsiestrenging van staalkern aluminium strengen (ACSR) met grote doorsnede en lange lengte en aluminiumlegering geleiders. Het kan ook worden toegepast op de niet-torsiestrenging en compacting van koperen geleiders met ronde, speciaal gevormde en sectorvormige kernen.

2. Hoofdcomponent

2.1 Φ630 Afwikkelaar 1set

2.2 Draadgeleidingsstandaard #type 1set

2.3 6B,12B,18B strengers 3sets

2.4 Draadassemblagedie & compactie-inrichting 3sets

2.5 Metersteller (Mechanisch, Elektronisch) 1set

2.6 Φ 2000 Sterke dubbele capstan 1set

2.7 Φ 2500 Kolomtype haspel met traversering 1set

2.8 Elektrisch besturingssysteem 1set

2.9 Veiligheidsbeveiligingssysteem 4sets

3. Kenmerken

3.1 De gehele machine wordt aangedreven door een onafhankelijke motor, en elk deel van de kooi en capstan wordt aangedreven door een aparte permanente magneet synchrone servomotor. De kooi wordt aangedreven om te roteren via een speciale versnellingsbak, wat de structuur vereenvoudigt in vergelijking met traditionele rigide strengers die worden aangedreven door een grondaskoppeling en het onderhoud van apparatuur gemakkelijker maakt.

3.2 De besturing van de gehele machine maakt gebruik van Siemens & Inovance serie PLC, en diverse productieprocesparameters worden ingesteld via het touchscreen. Elk deel van de kooi en capstan wordt aangedreven door een Jiangsu Zhima servomotor, en de motoraandrijving is een frequentieomvormer. Om de transmissienauwkeurigheid te garanderen, gebruikt de transmissiemotor een rasterencoder feedback, en de gehele machine maakt gebruik van een buscommunicatiemethode om de nauwkeurigheid van de signaaloverdracht te garanderen. In de werkelijke productie stellen gebruikers de procesparameters zoals de spoed van elk deel van de kooi en de snelheid van de productielijn in op het touchscreen volgens de vereiste kabel specificaties. Bij het opstarten wordt de snelheid van elk transmissieonderdeel automatisch berekend door de PLC om de synchronisatie van de gehele machine en de nauwkeurigheid van de gedraaide draadspoed te garanderen, en om een traploze snelheidsregeling van de gehele machine te bereiken. Het elektronische besturingssysteem heeft geavanceerde technologie, gemakkelijke bediening en betrouwbare werking.

3.3 Het pulsprincipe wordt gebruikt om draadbreuk te detecteren, wat het draadbreuksignaal van elke spoel in elk deel van de kooi nauwkeurig kan bepalen, wat de detectie nauwkeurigheid garandeert. Via de weergave op het touchscreen kan de operator het probleem snel oplossen en de volgende start uitvoeren.

3.4 De machine gebruikt Inovance PLC programmeerbare controller en veldbus om de werkstatus van alle delen van de machine uniform te commandoeren en te coördineren, en gebruikt een frequentieomvormer om het starten en de werking van de AC-motor te regelen. Inovance touchscreen wordt gebruikt om diverse procesparameters in te stellen en weer te geven. Het elektronische besturingssysteem is technologisch geavanceerd, gemakkelijk te bedienen en betrouwbaar in werking.

4.Belangrijkste technische parameters

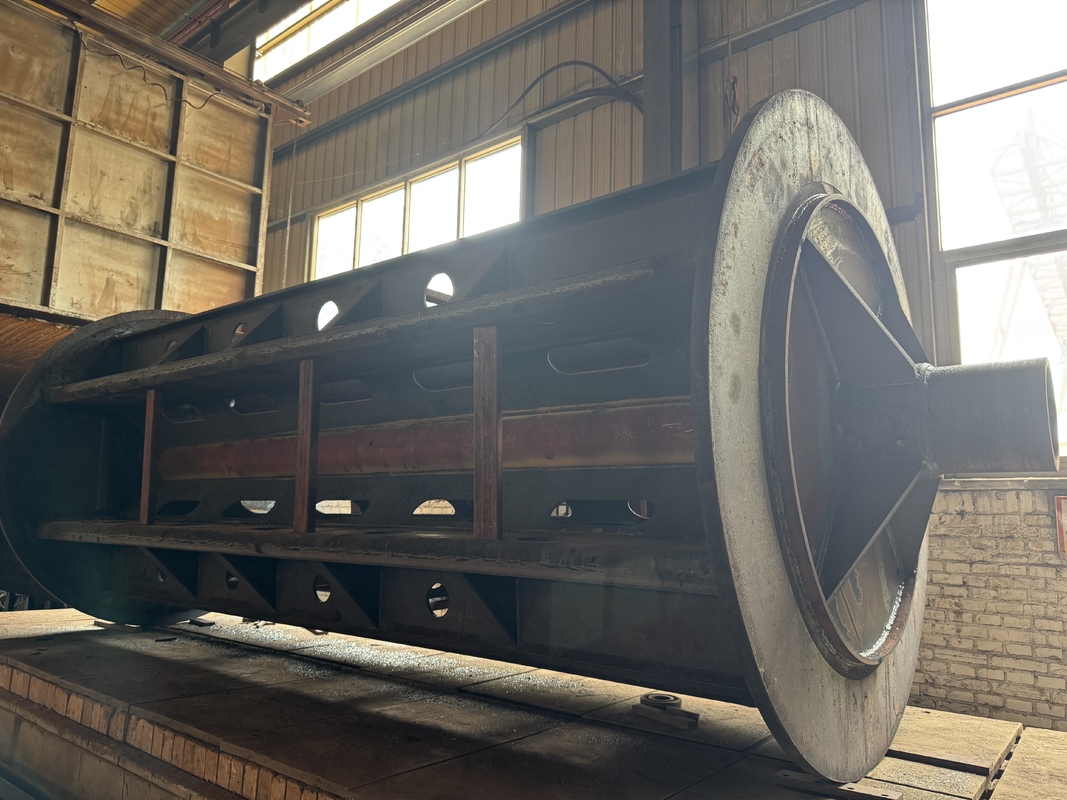

5. Foto's

6.Verpakkingsfoto

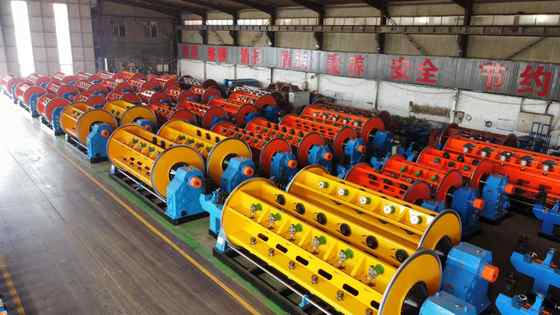

7.Onze fabriek en introductie

Hebei Baohong Electrical Machinery Co., Ltd. werd opgericht op 1 augustus 2006. Gelegen in de industriële zone van Shawa Township, Hebei City, die in het centrum ligt van Beijing, Tianjin en Shijiazhuang, geniet het bedrijf van gemakkelijk transport en overvloedige ijzer- en staalbronnen. Beginnend met de productie van strengmachine serieproducten, heeft het 18 jaar ontwikkeling doorgemaakt.

Door volledig te vertrouwen op talentvoordelen en technische kracht, onderzoekt en ontwikkelt het bedrijf voortdurend nieuwe technologieën en processen, wat resulteert in gestage groei en geleidelijke evolutie tot een uitgebreide economische entiteit met geavanceerde productietechnologie, sterke productiecapaciteit en verkoopnetwerken die het hele land en het buitenland bestrijken. Het bedrijf beslaat een fabrieksoppervlakte van 30.000 vierkante meter, met meer dan 100 werknemers, waaronder 12 mechanische en elektrische ingenieurs, en de verwerkingsapparatuur bedraagt meer dan 60 miljoen yuan. Momenteel, door de introductie van grootschalige verwerkingsapparatuur en het onderzoek, de ontwikkeling en de verbetering van processen, is het bedrijf de enige fabrikant in China geworden die JLK-kooi strengmachine serie-eenheden op een productielijn produceert.
