| Naam van apparatuur: | Servo-aangedreven rigide framekabel Strandmachine voor koperdraad | Materiaal: | Koper, aluminium, staal, enz. |
|---|---|---|---|
| Type: | JLK-500,JLK-630,JLK-710/720 | Geschikt voor: | Stranding |
| Garantieperiode: | 1 jaar | Uitrusting Kleur: | aangepast |
| Markeren: | servo-driven rigid stranding machine,copper wire stranding machine,rigid frame cable strander |
||

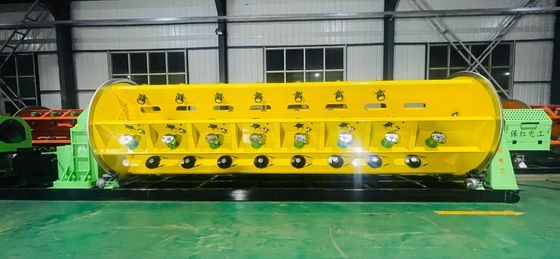

Servo-aangedreven stijf frame kabelstrengmachine voor koperdraad
1. Toepassing
Het wordt voornamelijk gebruikt voor het strengen en verdichten van koperen en aluminium sectorgeleiders, het strengen, trekken en verdichten van ronde en speciaal gevormde geleiders, evenals het strengen van staalkern aluminium geleiders.
2. Hoofdcomponent
2.1 Φ500 Afwikkelhaspel 1 set
2.2 6B, 12B, 18B, 24B, 30B strenger 1 set elk
2.3 Draadmontage-inrichting 5 sets
2.4 Meter teller 1 set
2.5 Ø2300 dubbele initiatief trekker 1 set
2.6 Ø3150 Afwikkelhaspel met traverse 1 set
2.7 Aandrijfsysteem 1 set
2.8 Elektrisch regelsysteem 1 set
2.9 Veiligheidsvoorziening (elektrische veiligheidskap) 1 set
2.10 Veiligheidskap voor grondas 1 set
2.11 Rol laadspreider 1 set
2.12 Pneumatische sleutel 1 set
3. Kenmerken
3.1 De unit is uitgerust met een Human-Machine Interface (HMI), waar diverse operationele parameters in realtime kunnen worden weergegeven en ingesteld, wat zorgt voor intuïtiviteit en gemak.
3.2 Operationele parameters zoals de werkelijke rotatiesnelheid van elke torsiekooi en de lineaire snelheid van de trekker kunnen intuïtief worden weergegeven.
3.3 Het meterwiel is voorzien van een rubberen coating en aangevuld met een pneumatisch kleminrichting, wat de meetnauwkeurigheid effectief verbetert. Het is gekoppeld aan de hoofdregelkast om te stoppen op een vaste lengte te realiseren.
3.4 Het draadbreuk alarmsignaal wordt draadloos verzonden, waardoor verwarring of storingen van transmissielijnen effectief worden vermeden.
3.5 Gebruik een bedieningsdesk met touchscreen in kastvorm, wat handig is voor bediening en mooi van vorm.
3.6 Rechthoekige vierkante buis wordt gebruikt voor de versteviging van de hoofdstrengmachine om de trillingen van de enkele plaat te voorkomen.
3.7 De nieuwe bandspanner maakt gebruik van een zeer slijtvaste wrijvingsband, waardoor de afstelling gemakkelijker is en de levensduur langer.
3.8 De kabels en luchtcircuits in de machine zijn verborgen in de vierkante buis van de basis om schade en wanorde te voorkomen.
3.9 Versterking is toegevoegd aan de voorste steun van de hoofdmachine om de stabiliteit te vergroten. De draaddiebasis is verbonden met de voorste steun van de hoofdmachine, wat een sterkere integratie en betere mechanische stijfheid heeft.
3.10 De voorste en achterste ashoofden van de hoofdmachine zijn gemaakt van geïntegreerde stalen gietstukken om scheuren door lassen te voorkomen.
Het remgebied van de hoofdmachine is vergroot om de remprestaties te verbeteren.
3.11 Oppervlaktepolijsten van de trekkerwiel.
4. Technische parameters
| Model (Stijve strengmachine) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| Diameter van enkele draad | Koper | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| Maximale diameter van gestrande geleider | φ15 mm | φ25 mm | φ45 mm | |
| Strengspoed | 6 Bobbin Strengkooi | 60-500 mm | 60-500 mm | 60-500 mm |
| 12 Bobbin Strengkooi | 75-560 mm | 75-560 mm | ||
| 18 Bobbin Strengkooi | 92-680 mm | |||
| 24 Bobbin Strengkooi | 108-790 mm | |||
| Rotatiesnelheid | 6 Bobbin Strengkooi | 258 omw/min | 258 omw/min | 258 omw/min |
| 12 Bobbin Strengkooi | 236 omw/min | 236 omw/min | ||
| 18 Bobbin Strengkooi | 202 omw/min | |||
| 24 Bobbin Strengkooi | 176 omw/min | |||
| Trekker | Diameter trekkerwiel | 1250 mm | 1600 mm | 2000 mm |
| Maximale afkracht | 8 T | 10 T | 15 T | |
| Bobbin | PND630 | PND630 | PND630 | |
| Centrale afwikkelhaspel | PND630 | PND630 | PND630 | |
| Afwikkelhaspel | 1800 mm | 2500 mm | 2500 mm | |
| Maximale afwikkel lineaire snelheid | 35 m/min | 40 m/min | 50 m/min | |
| Centrale hoogte | 1000 mm | 1000 mm | 1000 mm | |
5.Foto's
6. Verpakkingsfoto's

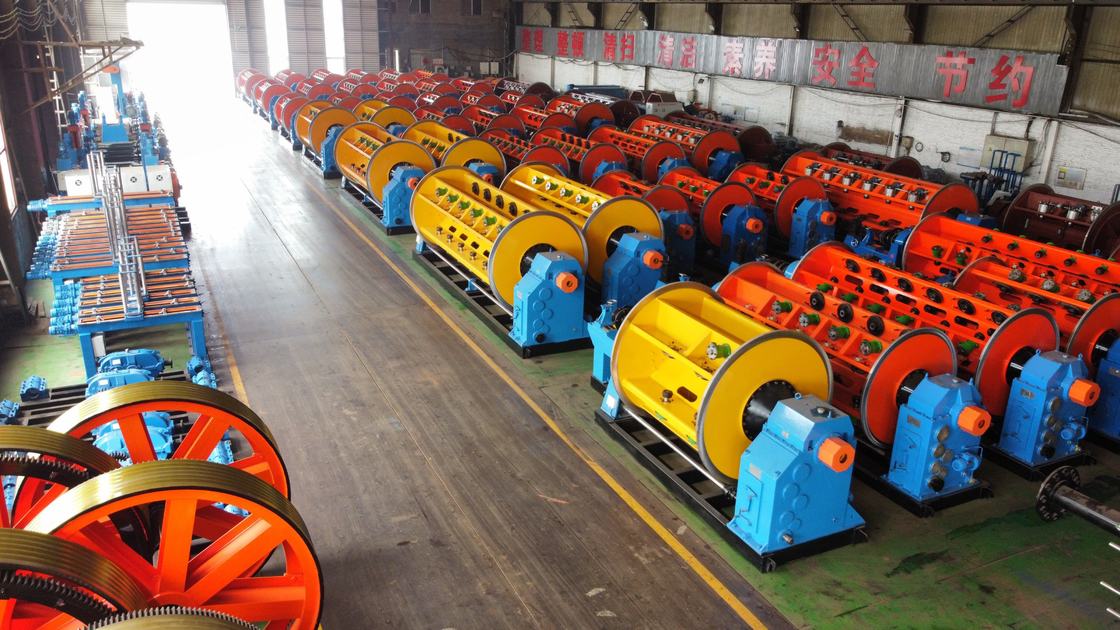

7. Introductie van onze fabriek en bedrijf
Hebei Baohong Electrical Machinery Co., Ltd. werd opgericht op 1 augustus 2006. Gelegen in de industriële zone van Shawa Township, Hebei City, die in het driehoekige centrum van Beijing, Tianjin en Shijiazhuang ligt, geniet het bedrijf van gemakkelijk transport en overvloedige ijzer- en staalbronnen. Beginnend met de productie van strengermachine serieproducten, heeft het 18 jaar ontwikkeling doorgemaakt.
Door volledig te vertrouwen op talentvoordelen en technische kracht, onderzoekt en ontwikkelt het bedrijf voortdurend nieuwe technologieën en processen, wat resulteert in gestage groei en geleidelijke evolutie tot een uitgebreide economische entiteit met geavanceerde productietechnologie, sterke productiecapaciteit en verkoopnetwerken die het hele land en het buitenland bestrijken. Het bedrijf beslaat een fabrieksoppervlakte van 30.000 vierkante meter, met meer dan 100 werknemers, waaronder 12 mechanische en elektrische ingenieurs, en de verwerkingsapparatuur bedraagt in totaal meer dan 60 miljoen yuan. Momenteel, door de introductie van grootschalige verwerkingsapparatuur en het onderzoek, de ontwikkeling en verbetering van processen, is het bedrijf de enige fabrikant in China geworden die JLK-kooi-strengmachine serie-units op een assemblagelijn produceert.
